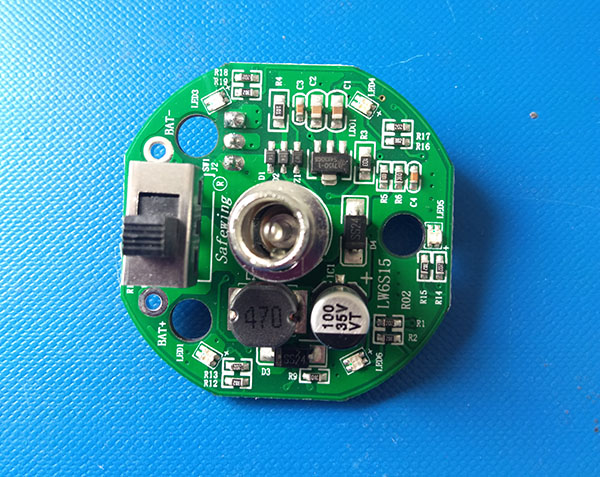

六串电量显示板 LW6S15
型号：LW6S15特点:具有充放电电量显示功能。
典型参数
充电时：
|
状态 单节电压 |
6S15板 | 通讯板 | 马达 |
| >4.1V | 绿灯全亮 | 亮5个灯 | 不转 |
| 3.9V~4.1V | 绿灯渐变 | 5个灯跑马闪 | 不转 |
| 3.5V~3.9V | 红灯，绿灯同时渐变 | 5个灯跑马闪 | 不转 |
| 3.0V~3.5V | 红灯渐变 | 5个灯跑马闪 | 不转 |
| <3.0V | 红灯闪烁 | 5个灯跑马闪 | 不转 |
放电时：
|
状态 单节电压 |
6S15板 | 通讯板 | 马达 |
| >3.9V | 绿灯亮100%,红灯亮0% | 亮5个灯 | 转动 |
| 3.8V~3.9V | 绿灯亮75%,红灯亮25% | 亮4个灯 | 转动 |
| 3.6V~3.8V | 绿灯亮50%,红灯亮50% | 亮3个灯 | 转动 |
| 3.5V~3.6V | 绿灯亮25%,红灯亮75% | 亮2个灯 | 转动 |
| 3.0V~3.5V | 绿灯亮0%,红灯亮100% | 亮1个灯 | 转动 |
| <3.0V | 红灯闪烁 | 红灯闪烁 | 不转 |
