锂电池保护板维修方法

 　12v锂电池保护板维修
　　12v锂电池是由多个3.7v锂电池串联起来得到的接近12v电压，而我们串联锂电池就必须使用到12v锂电池保护板，它能够保护串联锂电池组。当锂电池电量充满后，它能够起到对各单体锂电池的电压差异均充的作用，有效解决串联电路的漏洞。那么当电鱼专用12v锂电池组保护板出现不良异常时又该如何维修呢？下面小编就列举一些保护板常见的问题进行分析维修。
　　一、没有电压或电压异常

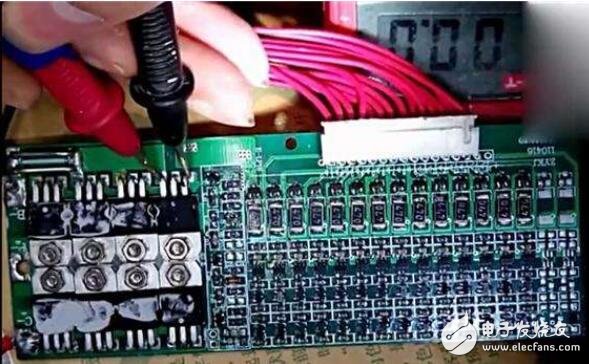

　　没有电压或电压异常的情况，我们该将万用表调到直流20伏档位，然后用红色的电表笔接触锂电池电芯正极，黑色电表笔接触电芯负极，要是万用表显示没有电压或者电压很低，那就证明电芯已损坏。注意要检查保护板正负极是否反接，如果接反了，充电器给锂电池組充电时就相当于强制过放。
　　二、没有过流保护
　　出现没有过流保护等现象，首先要查看过流检测脚的电路有没有不良，有的话就更换保护IC.
　　三、没有电阻或电阻过大
　　需要从电阻焊盘的识别电路往会找原因，查看识别电阻有没有脱焊、是否贴错电阻、有没有短路或开路等现象。
　　四、冲不了电
　　使用万用表开关选择20v档位，然后用红色电表笔接触电芯的正极或者是保护板，如果万用表显示有电压，我们就要根据以下情况来进行分析：是否有输出电压？电芯电压是否属于正常情况。如果以上的电压都不正常，我们就基本可以判断保护IC或者MOS管已经损坏，此时要进行这两种部件的更换就可以了。
　　五、没有内阻或者内阻过大
　　1.如果没有内阻就需要查看mos管的引脚有没有损坏，有的话就将mos管换掉就行了。
　　2.要是内阻过大，那么就要用探针去接触电鱼锂电池保护板，检测有没有接触不良或者过分氧化等原因。还需要查看电芯上是否有多加镍片的现象，要是电芯上的镍片数量过多也会造成内阻过大的现象。

　　上面所使用的电鱼锂电池保护板维修方法基本就是通过对比、目视、电压量测、导通关断测试这四种，只要掌握了这些方法，相信你们也能够熟练的维修电鱼专用锂电池組保护板。
锂电池保护板维修方法（MOS管烧坏） 　　电池保护板放电过程中产生MOS管烧坏原因：
　　在焊接过程中有短路现象，放电过程中MOS管没有完全打开，处于关闭或半打开状态，PCBA内阻变大，长时间大电流放电，发热烧坏、烧糊。
　　生产组装过程有静电残留，或在充放电过程中有外部异常电流/大电压充放电过程导致MOS管被损坏、烧糊。
　　处理方法：
　　建议在焊接串线过程时先焊B4-线（因为靠近B2串的R19短路的风险大）然后在焊接B2串，这样可以规避B2和B4短路引起的不良。
　　防护措施：
　　生产过程各环节做好ESD防护工作，
　　焊接过程中特别是带电岗位防止触碰元器件或线路，
　　建议在焊接串线过程中先焊B4再焊B2线。 锂电池保护板维修方法（MOS管烧坏）
